手持终端BHT-1300系列
DENSO
无以伦比的易用性
两种OS根据不同用途可供选择
● WINDOWS OS/● BHT OS
实现流畅的360度全方位读取
二维码机型
<WINDOWS
OS机型><BHT OS 机型>
BHT-1361Q-CE BHT-1306Q
BHT-1361QWB-CEBHT-1306QWB
条码机型
<WINDOWS
OS机型><BHT OS 机型>
BHT-1361B-CE BHT-1306B
BHT-1361BWB-CEBHT-1306BWB
BHT-1300 BHT-OS
现场更轻松!
机身虽小巧使用更方便
·机身比以往机型薄、轻、小15%以上。(1)
·机身设计小型紧凑,但操作方便,功能更好。
·按键采用半球形状,戴着作业手套也很容易操作。

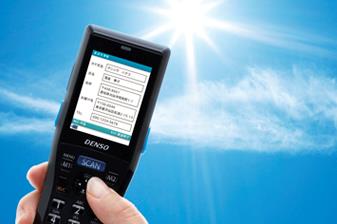

即使在阳光照射下,屏幕也清晰可见
·搭载能见度很高的高亮度液晶显示器。
·可视角度广,倾斜角度的能见度也得到提升。
在持续无线连接的状态下也能长时间使用
·通过独有的省电设计,实现同类产品中最长的27小时(2)

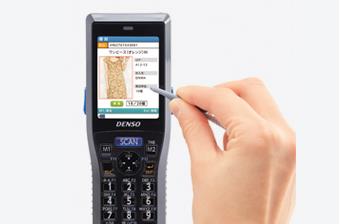

采用触摸屏操作一点即通
·采用触摸屏,操作更方便,任何用户都能轻松操作

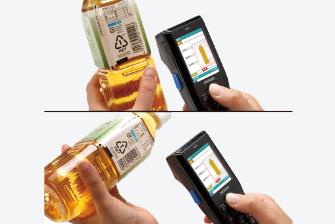

360度全方位读取,实现快速作业
·采用最新算法,实现流畅的360度读取。
·与条码机型相比,缩短30%的作业时间。
配备简单业务软件可以立即投入使用
·标配简单业务软件“Easy Pack Ad”,可以收集盘点、检查货物等实际数据,以及1:1/1:n对照工作。
·仅用该软件,即可实施数据传送。
可以使用干电池便捷性进一步提高(2)
·意外断电时,可以使用市售干电池工作
管理更放心!
牢固可靠的设计,机身和数据都可得到保护
·牢固可靠的机身设计,不但具备2m的抗摔强度,还能应对-20~
50℃环境。
·Windows-OS机型可以使用BHT Backup制作终端数据的备份。
海外地区也提供完善的维修服务
·可以在全球40多个国家和地区使用。
·支持多种语言显示。
Windows-OS机型支持40多国家的字体。
3年免费保修可以长期放心使用
·我们针对在本公司网站上注册的客户提供“3年免费保修”。
搭载BHT-BASIC
·为用户准备开发工具,支持各种应用程序开发工作。
可高效进行从编程到调试、安装等作业。
·独家操作系统具备良好的兼容性,可有效运用应用程
序资源。
使用IrDA 轻松复制
·支持主机间的复制功能,使用方便。·保留以往BHT-OS系列的操作性,还可使用IrDA制作克隆复制。
1.在持续无线连接的状态下,读取:无线通信:画面重写:待机=1:1:1:20的情况。在条码机型上装配标准电池时。
2.需另行购买电池盒。
BHT-1300
Windows-OS规格和尺寸
|
二维码机型 |
条码机型 |
|
|||||||
型号 |
(批处理机型) BHT-1361Q-CE |
(蓝牙+无线LAN机型) BHT-1361QWB-CE |
(批处理机型) BHT-1361B-CE |
(蓝牙+无线LAN机型) BHT-1361BWB-CE |
|
|||||
OS |
Windows Embedded Compact 7 |
|
||||||||
CPU |
ARM Cortex-A8 800MHz |
|
||||||||
内存 |
闪存 |
2.0GB(用户区:约1.2GB) |
|
|||||||
显示部分 |
|
|
||||||||
显示元件 |
液晶点矩阵式显示器(彩色) |
|
||||||||
背光灯 |
白色LED |
|
||||||||
扫描部分 |
方法 |
区域传感器 |
高级扫描增强版(CCD) |
|
||||||
可读编码 |
二维码 |
QR 码,微型QR 码,SQRC,iQR,PDF417,微型PDF417、Maxi 码,DataMatrix(ECC200),GS1 DataBar Composite(EAN.UCC Composite) |
- |
|
||||||
条码 |
EAN-13/-8 (JAN-13/-8), UPC-A/-E, UPC/EAN
(Add-on embedded), Interleaved 2 of 5 (ITF), Standard 2 of 5 (STF), CODABAR
(NW-7), CODE39, CODE93, CODE128, GS1-128 (EAN-128), GS1 DataBar(RSS) |
|
||||||||
最小分辨率 |
二维码 |
0.167 mm |
- |
|
||||||
条码 |
0.125 mm |
|
||||||||
读取标准位置 |
100 mm |
50 mm |
|
|||||||
标记 |
区域引导标记 |
- |
|
|||||||
读取确认 |
蓝红绿3 色LED,扬声器,振动器 |
|
||||||||
按键部分 |
按键数量 |
21 键(含电源键)+ 十字导航键+3
个触发键 |
|
|||||||
通信部分 |
无线LAN |
兼容规格 |
- |
符合IEEE.802.11b/g/n |
- |
符合IEEE.802.11b/g/n |
||||
频率 |
- |
2.4GHz 频段 |
- |
2.4GHz 频段 |
||||||
- |
室内= 约75m、 室外= 约200m |
- |
室内= 约75m、 室外= 约200m |
|||||||
- |
IEEE802.11b:11/5.5/2/1Mbps,IEEE802.11g:54/48/36/24/18/12/9/6Mbps,IEEE802.11n:65/58.5/52/39/26/19.5/13/6.5Mbps |
- |
IEEE802.11b:11/5.5/2/1Mbps, IEEE802.11g:54/48/36/24/18/12/9/6Mbps,IEEE802.11n:65/58.5/52/39/26/19.5/13/6.5Mbps |
|||||||
访问模式 |
- |
基础结构模式 |
- |
基础结构模式 |
||||||
安全 |
- |
WEP40/128,WPA-PSK(TKIP,AES),WPA2-PSK(TKIP,AES),WPA-1x(TKIP,AES/EAPTLS,PEAP),WPA2-1x(TKIP,AES/EAP-TLS,PEAP),802.1x(EAP-TLS,PEAP) |
- |
WEP40/128,WPA-PSK(TKIP,AES),WPA2-PSK(TKIP,AES),WPA-1x(TKIP,AES/EAPTLS,PEAP),WPA2-1x(TKIP,AES/EAP-TLS,PEAP),802.1x(EAP-TLS,PEAP) |
||||||
蓝牙 |
- |
支持蓝牙版本2.1+EDR 级别2 |
- |
支持蓝牙版本2.1+EDR 级别2 |
||||||
卡槽 |
支持FAT32 的microSD 或microSDHC(~ 32GB)×1 |
|||||||||
附带功能 |
时钟,扬声器,振动器,电池电压显示,键盘背光灯 |
|||||||||
环境性能 |
工作温度 |
|||||||||
保护等级 |
IP54 |
|||||||||
在混凝土地面2.0m /1.2m 的高度上6 个表面各10 次(共60 次) |
||||||||||
重量 |
约193g(装配薄型电池时),约211g(装配标准电池时) |
|||||||||
电源部分的规格
型号 |
(批处理机型) |
(蓝牙+无线LAN机型) |
(批处理机型) |
(蓝牙+无线LAN机型) |
||
BHT-1361Q-CE |
BHT-1361QWB-CE |
BHT-1361B-CE |
BHT-1361BWB-CE |
|||
电源部分 |
主电池 |
锂离子电池 |
||||
标准电池 |
29小时(6)/27小时(7) |
30小时(6)/28小时(7) |
||||
薄型电池 |
16小时(6)/14小时(7) |
17小时(6)/15小时(7) |
1. 液晶面板使用高精密度技术制造。有效像素数达99.99%以上,但也存在0.01%以下的像素缺陷或常亮情况,敬请理解。
2. 通信距离和通信速度为理论值,将根据实际环境条件而变化。
3. 充电时为0~40℃。
4. 该数值为常温下的试验值,并非保证值。
5. 工作时间为常温下的参考值,随使用条件的变化而变化。
6. 每5秒读取1次。背光等级1。
7. 在持续无线连接的状态下,读取:无线通信:画面重写:待机=1:1:1:20时。背光等级1。
BHT-1300
BHT-OS规格和尺寸
|
二维码机型 |
条码机型 |
|||||||||
型号 |
(批处理机型) |
(蓝牙+无线LAN机型) |
(批处理机型) |
(蓝牙+无线LAN机型) |
|||||||
BHT-1306Q |
BHT-1306QWB |
BHT-1306B |
BHT-1306BWB |
||||||||
OS |
BHT-OS |
||||||||||
CPU |
32 位RISC 微处理器 |
||||||||||
内存 |
64MB(用户区45MB) |
||||||||||
显示部分 |
2.4 英寸QVGA(240×320 像素点) |
||||||||||
显示元件 |
液晶点矩阵式显示器(彩色) |
||||||||||
16 像素点字体 |
15 字×20 行(全角), 30
字×20 行(半角) |
||||||||||
24 像素点字体 |
10 字×13 行(全角), 20
字×13 行(半角) |
||||||||||
背光灯 |
白色LED |
||||||||||
扫描部分 |
方法 |
区域传感器 |
高级扫描增强版(CCD) |
||||||||
可读编码 |
二维码 |
QR 码,微型QR 码,SQRC,iQR,PDF417,微型PDF417,Maxi 码,DataMatrix(ECC200),GS1 Composite |
- |
||||||||
条码 |
EAN-13/8(JAN-13/8), UPC-A/E、UPC/EAN(Add-on embedded), |
||||||||||
Interleaved 2 of 5, Codabar(NW-7), CODE39, CODE93, CODE128, GS1-128(EAN-128), Standard 2 of 5(STF), GS1 Databar(RSS) |
|||||||||||
最小分辨率 |
二维码 |
0.167 mm |
- |
||||||||
条码 |
0.125 mm |
||||||||||
读取标准位置 |
100 mm |
50 mm |
|||||||||
标记 |
区域引导标记 |
- |
|||||||||
读取确认 |
蓝红绿3 色LED,扬声器,振动器 |
||||||||||
按键部分 |
按键数量 |
21 键(含电源键)+ 十字导航键+3
个触发键 |
|||||||||
通信部分 |
光学接口 |
通信方式 |
红外线(支持IrDA Ver1.2〔Low Power〕物理层) |
||||||||
通信速度 |
~ 115.2kbps、460.8kbps |
||||||||||
通信距离通信距离 |
最大约0.15m |
||||||||||
无线LAN |
兼容规格 |
- |
符合IEEE.802.11b/g/n |
- |
符合IEEE.802.11b/g/n |
||||||
频率 |
- |
2.4GHz 频段 |
- |
2.4GHz 频段 |
|||||||
- |
室内= 约75m,室外= 约200m |
- |
室内= 约75m,室外= 约200m |
||||||||
- |
IEEE802.11b:11/5.5/2/1Mbps, IEEE802.11g:54/48/36/24/18/12/9/6Mbps,IEEE802.11n:65/58.5/52/39/26/19.5/13/6.5Mbps |
- |
IEEE802.11b:11/5.5/2/1Mbps, IEEE802.11g:54/48/36/24/18/12/9/6Mbps,IEEE802.11n:65/58.5/52/39/26/19.5/13/6.5Mbps |
||||||||
访问模式 |
- |
基础结构模式,特设模式 |
- |
基础结构模式,特设模式 |
|||||||
安全 |
- |
WEP40/128,WPA-PSK(TKIP),WPA2-PSK(AES),WPA-1x(TKIP/EAP-TLS,PEAP),WPA2-1x(AES/EAP-TLS,PEAP),802.1x(EAP-TLS,PEAP) |
- |
WEP40/128,WPA-PSK(TKIP),WPA2-PSK(AES),WPA-1x(TKIP/EAP-TLS,PEAP),WPA2-1x(AES/EAP-TLS,PEAP),802.1x(EAP-TLS,PEAP) |
|||||||
蓝牙 |
- |
支持蓝牙版本2.1+EDR 级别2 |
- |
支持蓝牙版本2.1+EDR 级别2 |
|||||||
电缆接口 |
USB Ver2.0 (USB microB) |
||||||||||
卡槽 |
支持FAT32 的microSD 或microSDHC(~ 32GB)×1 |
||||||||||
附带功能 |
时钟,扬声器,振动器,电池电压显示,键盘背光灯,远程唤醒功能 |
||||||||||
环境性能 |
工作温度 |
||||||||||
保护等级 |
IP54 |
||||||||||
在混凝土地面2.0m /1.2m 的高度上6 个表面各10 次(共60 次) |
|||||||||||
重量 |
约188g(装配薄型电池时),约206g(装配标准电池时) |
||||||||||
电源部分
型号 |
(批处理机型) |
(蓝牙+无线LAN机型) |
(批处理机型) |
(蓝牙+无线LAN机型) |
||
BHT-1306Q |
BHT-1306QWB |
BHT-1306B |
BHT-1306BWB |
|||
电源部分 |
主电池 |
锂离子电池或3节7号碱性干电池(需要另购干电池适配器) |
||||
主电池 |
95小时(8)/40小时(9) |
98小时(8)/42小时(9) |
||||
薄型电池 |
55小时(8)/21小时(9) |
57小时(8)/23小时(9) |
||||
7号碱性干电池 |
45小时(8)/17小时(9) |
55小时(8)/20小时(9) |
1. 用户区中包含字体文件区(约400KB)。
2. 液晶面板使用高精密度技术制造。有效像素数达99.99%以上,但也存在0.01%以下的像素缺陷或常亮情况,敬请理解。
3. 对于BHT-OS机型,除16像素点字体、24像素点字体以外,还可设定标准字体、小字体、30像素点字体、40像素点字体等。
4. 通信距离和通信速度为理论值,将根据实际环境条件而变化。
5. 充电时为0~40°C。
6. 该数值为常温下的试验值,并非保证值。
7. 工作时间为常温下的参考值,随使用条件的变化而变化。
8. 每5秒读取1次。背光等级1。
9. 在持续无线连接的状态下,读取:无线通信:画面重写:待机=1:1:1:20时。背光等级1。
BHT-1300
Windows-OS可选配件
通讯
用于BHT与连接装置进行数据通信的底座。
型号 |
通信方式 |
充电时间 |
尺寸(mm) |
使用电源 |
CU-1301A |
RS-232C |
标准电池:约3.5小时 |
109(D)×95(W)×111(H) |
|
CU-1311A |
Ethernet(10BASE-TX) |
薄型电池:约2.5小时 |
||
USB2.0,支持USB1.1全速 |
标准电池:约7小时 |
|||
1. 根据连接对象的供电能力不同而有所变化。使用AC适配器时,标准电池:约3.5小时,薄型电池:约2.5小时
2. AC适配器单独销售
充电器
配备了BHT主机充电式、备用电池充电式等各种类型
型号 |
种类 |
充电时间 |
使用电源 |
尺寸(mm) |
CH-201B |
锂电池充电 |
约2小时(薄型电池) |
AC100V |
80(D)×68(W)×17.5(H) |
约3小时(标准电池) |
||||
CH-1354 |
四联主机充电器 |
约2小时(薄型电池) |
AC适配器 |
117.5(D)×368(W)×127.7(H) |
约3小时(标准电池) |
||||
CH-1104 |
多联单体充电器 |
约2.5小时(薄型电池) |
205.5(D)×190(W)×29.0(H) |
|
约3.5小时(标准电池) |
电源
BHT的备用电池
|
种类 |
型号 |
特点 |
- |
锂电池(标准) |
BT-20LB |
仅标准电池 |
- |
BT-130L-CE-C |
标准电池+电池盖 |
|
- |
锂电池(薄型) |
BT-130LA |
仅薄型电池 |
- |
BT-130LA-CE-C |
薄型电池+电池盖 |
|
- |
干电池适配器 |
B-130D |
- |
软包及其他
种类 |
型号 |
备注 |
软包 |
SCBHT-1300 |
- |
腰包 |
WHBHT-1300 |
腰部携带皮套不带皮带 |
- |
||
头部保护 |
HPBHT-1300B |
BHT-1300B専用 |
头部保护 |
HPBHT-1300Q |
BHT-1300Q専用 |
1. 条码产品用
配件
・带有触笔手带
・操作指南
・使用说明书
※包装内不包含电池和电池盖。
BHT-1300
BHT-OS可选配件
通信
|
型号 |
通信方式 |
充电时间 |
尺寸(mm) |
使用电源 |
BHT⇔系统 |
|||||
上位机之间 |
|||||
- |
CU-1301 |
RS-232C |
标准电池:约7小时, 薄型电池:约4小时 |
109(D)×95(W)×111(H) |
AC适配器(AD2-1005/3000) |
- |
CU-1311 |
Ethernet(10BASE-T) |
|||
- |
USB1.1, 支持USB2.1全速 |
由连接对象供应或AC适配器(AD2-1005/3000) |
1. BHT-1300可以使用USB充电器等的电源适配器或与电脑USB端口连接进行充电。充电时请使用符合如下功率规格或USB充电规格的设备。
功率规格: DC5±0.25V(电压)、1.0A以上(电流)
USB充电规格: Battery Charging Specification, Rev 1.2
2. 根据计算机或 USB-HUB 种类的不同,有可能无法连接,敬请事先确认连接情况。如果连接装置无法供电、或在连接装置未接通电源或暂时停机时也要充电,请另外购买AC适配器。
3. 必须有USB驱动程序(Active USB-COM Port Driver)才能使用。驱动程序可从本公司网站免费下载。
充电
型号 |
种类 |
充电时间 |
使用电源 |
尺寸(mm) |
CH-201B |
电池充电器 |
约2小时(薄型电池) |
AC适配器 |
88(D)×68(W)×17.5(H) |
CH-1354 |
四联主机充电器 |
约3小时(标准电池) |
117.5(D)×368(W)×127.7(H) |
|
CH-1104 |
多联单体充电器 |
约3小时(薄型电池) |
205.5(D)×190(W)×29.0(H) |
|
约6小时(标准电池) |
电源
|
种类 |
型号 |
特点 |
- |
锂电池(标准) |
BT-20LB |
仅标准电池 |
BT-130L-C |
标准电池+电池盖 |
||
- |
锂电池(薄型) |
BT-130LA |
|
BT-130LA-C |
|||
- |
干电池适配器 |
B-130D |
- |
1.仅在部分国家和地区销售。详情请咨询销售店。
电缆
名称 |
型号 |
通信接口 |
形状 |
长度 |
USB连接线4PA型4PB型 |
CB00US1400/4A-4B-01 |
USB |
PC(4PA型)-CU(4PB型) |
1.4m |
I/F连接线 D9S-D9S 十字 |
CB00-RS1500/9-9-01 |
RS-232C |
PC(Dsub9s)-CU(Dsub9s) |
1.5m |
保护套
种类 |
型号 |
照片下载 |
备注 |
软包 |
SCBHT-1300 |
- |
|
腰包 |
WHBHT-1300 |
腰部携带皮套不带皮带 |
|
- |
|||
头部保护 |
HPBHT-1300B |
- |
BHT-1300B専用 |
头部保护 |
HPBHT-1300Q |
- |
BHT-1300Q専用 |
1.条码产品用
配件
・手带
・操作指南
・使用说明书
※包装内不包含电池和电池盖。
BHT-1300
Windows-OS软件
开发工具
名称 |
Windows Embeded Compact7版BHT专用Software Development Kit(SDK)(1) |
1. 仅限购买Windows版BHT的顾客可以在专用网站上免费下载上述软件。
预装软件
名称 |
启动器[Application
Launcher] |
无线通信设置工具 [WLAN
Manager] |
备份工具[BHT Backup] |
BHT-1300
BHT-OS软件
预装软件
名称 |
运用支持软件
名称 |
开发工具
名称 |
|
开发程序包包含了BHT应用程序开发所必要的软件工具。 |
|
- |
在线系统模拟器
名称 |
|
在AS/400等使用的在线业务系统中将无线BHT用于终端的软件包。 |
|
- |
设定软件
名称 |
