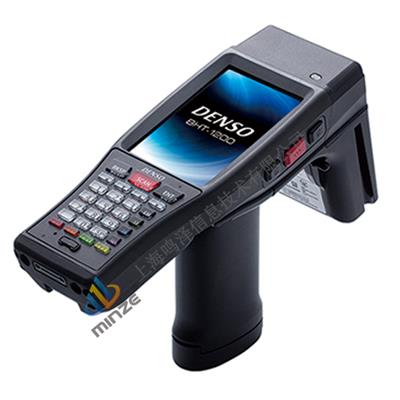

手持终端BHT-1281QULWB-CE
DENSO
BHT-1281QULWB-CE
<瞬读>瞬间、远距离读取
将改变您店内的盘点业务
读取速度工作时间降至1/10以下(与条形码比)
只有高功率型才有的压倒性读取速度。可一次读取多个标签,迅速完成工作。并且搭载了圆偏波天线,实现360度全方位读取及摆放不整齐的标签读取。
读取距离同类产品最高水平约5m(1)
实现了同类产品最高水平的约5M的远距离读取。由于读取范围较大,即使放置在高处的货物也能轻松扫描,从而大幅度提高您的工作效率。高处的标签也能轻松扫描。
压倒性的读取性能及便捷性 -让现场人员开心,让管理人员放心-

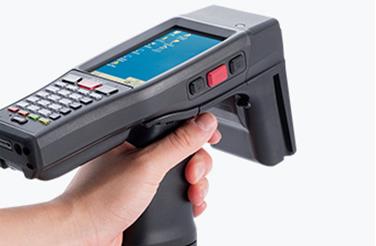

易于握持
可紧握的枪柄形状,轻松瞄准高处。并且由于重量较轻,长时间操作也不易疲劳。

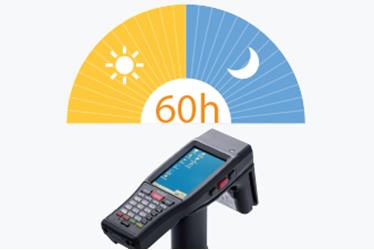

实现持久操作
独特的的省电设计也实现了同类最高水平的长时间运转。连接无线状态下能连续运转60小时(2),连续读取电子标签状态下也能连续运转8小时(3)。

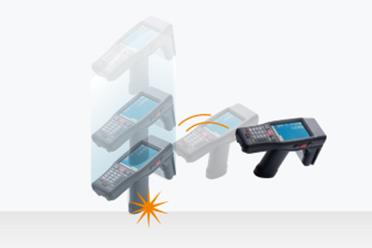

防摔性能
在枪柄形设计下,实现了1.2米×30次(水泥地)的防摔性能。不慎掉落时也依然放心。

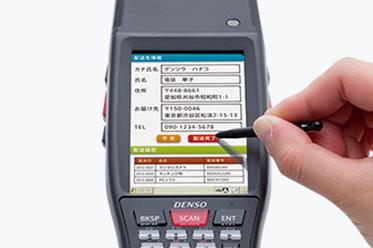

超大画面
采用3.5英寸HVGA显示屏。大量信息在大画面下一目了然。
1. 测试环境=Avery Dennison制造的AD-227。读取距离为参考值,会因实际环境发生一定变化。
2. 在该情况下得出的数据:电子标签读取:无线通讯:界面操作:待机=1:1:1:20;背光为LOW档,振动器关闭;节电模式:开启(FastPSP);无线只在通讯时开启,其他时候均关闭。
3. 在该情况下得出的数据:背光为LOW档,振动器关闭,扬声器开启,同时读取50个电子标签。
规格和尺寸
|
超高频射频标签手持终端机 |
||
1W高功率机型 |
|||
型式 |
BHT-1281QULWB-CE |
||
OS |
Windows® Embedded CE6.0 R3 |
||
CPU |
ARM Cortex-A8 800MHz |
||
内存 |
RAM |
Mobile DDR 512MB |
|
Flash ROM |
2.0GB |
||
显示部分 |
320×480 像素(3.5 英寸HVGA) |
||
显示元件 |
液晶点矩阵式显示器(彩色) |
||
背光灯 |
白色LED |
||
射频识别部分 |
可读取电子标签类别 |
ISO/IEC18000-6 TypeC(EPCglobal Class1
Gen2) 对应标签 |
|
频率 |
920.5~924.5MHz |
||
波幅/ 波道数 |
250kHz/16波道 |
||
发射功率 |
1W以下 |
||
调制方式 |
PR-ASK |
||
传送速度 |
40kbps |
||
约5米 |
|||
功率调整 |
20档 |
||
扫描部分 |
方式 |
区域传感器 |
|
可读代码 |
二维码 |
QR码、微型QR码、iQR、PDF417、微型PDF417、Maxi
code、DataMatrix(ECC200)、GS1
DataBar Composite(EAN.UCC Composite) |
|
条码 |
EAN-13/-8(JAN-13/-8)、UPC-A/-E、UPC/EAN( 带扩展程序)、Interleaved
2 of 5、CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS) |
||
最小分辨率 |
二维码 |
0.167mm |
|
条码 |
0.125mm |
||
标记 |
区域引导标记 |
||
读取确认 |
红蓝双色LED、扬声器、振动器 |
||
按键部分 |
按键数量 |
30按键(不含电源键)+4个扳动式键位 |
|
通信部分 |
无线 LAN |
兼容规格 |
符合IEEE802.11b/g/n 标准 |
频率 |
IEEE802.11b/g/n:(2.4GHz 频带) |
||
IEEE802.11b/g/n:(室内:约150米、室外:约300米) |
|||
IEEE802.11n:65/58.5/52/39/26/19.5/13/6.5Mbps |
|||
安全 |
WEP40,128、WPA-PSK(TKIP,AES)、WPA2-PSK(TKIP,AES)、WPA-1x(TKIP,AES/EAP-TLS,PEAP,LEAP.EAP-FAST)、WPA2-1x(TKIP,AES/EAP-TLS,PEAP,LEAP.EAP-FAST)、802.1x(EAP-TLS,PEAP,LEAP.EAP-FAST) |
||
蓝牙 |
蓝牙版本2.0+ EDR级别2 |
||
台座接口 |
RS-232C/USB 客户端 |
||
卡槽 |
microSDHC×1 |
||
电源部分 |
主电池 |
锂电池×2个 |
|
约8小时 |
|||
约60小时 |
|||
附带功能 |
时钟、扬声器、振动器、电池电压显示、键盘背光灯、重力感应功能 |
||
环境性能 |
-20~40℃ |
||
保护等级 |
IP54 |
||
水泥地上1.2米高处6个面各下落5次(共计30次) |
|||
抗摔强度 |
VCCI 等级 B |
||
重量(含触笔、电池) |
约570克 |
1. 液晶面板采用高精密度的高科技制造而成。虽然有效像素大于99.99%,但也有可能存在不到0.01%的像素缺陷或坏点,敬请了解。
2. 评估条件=Avery Dennison制造的AD-227。读取距离为参考值,会根据实际环境情况而发生变化。
3. 通信距离和通信速度为理论值,根据实际环境情况而发生变化。
4. 工作时间为常温下的参考值,根据使用条件而变化。
5. 在该情况下得出的数据:背光灯为Low档,振动器关闭,扬声器开启,同时读取50个电子标签。
6. 在该情况下得出的数据:电子标签读取:无线通信:画面重写:待机=1:1:1:20;背光灯为Low档,振动器和蜂鸣器关闭。省电模式开启(FastPSP);无线只在通讯时开启,其他时候均关闭。
7. 充电时为0~40℃。
8. 该数值为测试值,非保证值。
可选配件
通讯
用于BHT与连接装置进行数据通信的底座。
|
型号 |
功能 |
通信方式 |
充电时间(本体) |
备用电池充电 |
使用电源 |
尺寸(mm) |
- |
CU-1233 |
RS-232C/USB通信+本体充电+备用电池充电 |
RS-232C/USB2.0全速基准 |
标准电池:约3小时、 大容量电池:约4.5小时 |
标准电池:约3小时、 大容量电池:约4.5小时 |
AC适配器(AD3-1012/3000-02) |
133(D)×97(W)×101(H) |
- |
CU-1211 |
Ethernet 通信+本体充电+备用电池充电 |
Ethernet(100BASE-TX) |
充电
配备了BHT主机充电式、备用电池充电式等各种类型
种类 |
型号 |
特点 |
充电时间 |
使用电源 |
尺寸(mm) |
4个手持终端充电器 |
CH-1254 |
BHT-1200最多可充电4个 |
标准型锂电池:约3小时 大容量型锂电池:约4.5小时 |
AC适配器 |
368(D)×117.5(W)×89.2(H) |
多联单体充电器 |
CH-1104 |
BT-20LB或BT-110LA或BT-110L最多可充电4个 |
约3小时(BT-110LA,BT-20LB) 约6小时(BT-110L) |
AC适配器 |
205.5(D)×190(W)×29.0(H) |
电源
BHT-1281QULWB-CE备用电池
种类 |
型号 |
特点 |
锂电池(标准型) |
BT-110LA |
仅限大容量电池 |
BT-120LA-C |
大容量电池+电池盖 |
|
锂电池(大容量型) |
BT-110L |
仅电池 |
BT-120L-C |
电池+电池盖 |
电缆
通信和充电的电缆
名称 |
型号 |
通信接口 |
I/F连接线 D9S-D9S 十字 |
CB00-RS1500/9-9-01 |
RS-232C |
USB连接线(USB) |
CB00-US1500/4A-4B-01 |
USB |
保护套
|
种类 |
型号 |
- |
软套 |
SCBHT-1200 |
- |
腰部携带皮套 |
WHBHT-1100/1200 (腰部携带皮套不带皮带) |
- |
肩带 |
SBBHT-700 |
附件
・触笔手带
・操作指南
・电池 •BT-110L(仅含大容量电池) •BT-120L-C(大容量电池+电池盖)
・使用说明书
软件
开发工具
名称 |
特点 |
Microsoft Visual Studio 2008 |
|
Microsoft Visual Studio 2005 |
|
Windows 版BHT専用Software
Development Kit(Free) |
Windows CE版BHT专用软件开发套件(在准备) |
预装此软件。 |
1. 如要开发使用BHT专用功能的应用程序,必须使用与BHT专用软件开发套件(SDK)同包装的程序库/类别库。
2. BHT专用类别库支持以下版本。
Microsoft .NET Compact Framework 2.0/3.5
